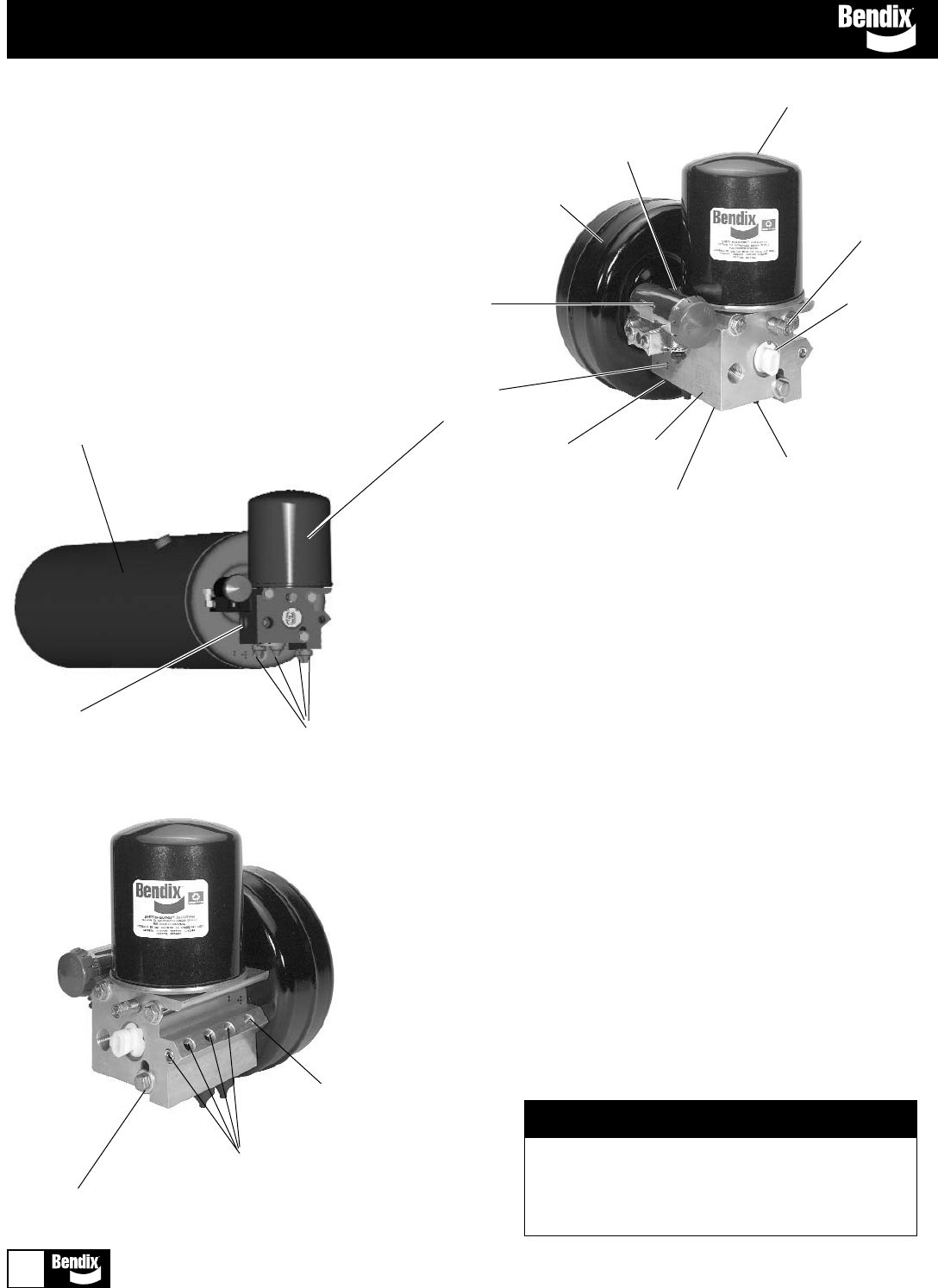

Secadores de aire 08 Secador de aire AD-IS
™
Tanque
Este puerto está taponado
en aplicaciones DRM
™
Válvulas de protección
de la presión (4)
Arandela y perno
de montaje – 3
Puertos de accesorios
Puerto de la
suspensión de aire
JUEGOS Y PARTES DE SERVICIO
Secador de aire AD-IS
™
a los 'o'-anillos del tanque (se necesitan 2)............................. 5002816
Juego del reemplazo de la válvula de retención (check) de entrega............................... 5004052
Juego del reemplazo del cartucho del desecador .......................................................... 5008414
Adaptador del gobernador ............................................................................................. 5003698
Juego del reemplazo de la válvula de retención (check) y del gobernador .................... 5004049
Empaque del gobernador............................................................................................... 5007834
Reemplazo del calentador y el termostato (12 voltios) .................................................... 109495
Reemplazo del calentador y el termostato (24 voltios) .................................................... 109496
Juego del perno de montaje .......................................................................................... 5009233
Cubiertas protectoras (para las válvulas de protección de la presión)........................... 5005163
Juego de mantenimiento de la válvula de purga ............................................................ 5003547
Juego del reemplazo de la válvula de purga..................................................................... 800404
Válvula de seguridad........................................................................................................ 800350
Juego del protector contra salpicadura
(incluye la pieza de montaje y cubierta)................................................................... 5006698
Cubierta del protector contra salpicadura...................................................................... 5005266
Retenedor de alambre (opcional para la cubierta) ......................................................... 5009653
Juego de los cables preformados y empate..................................................................... 109871
Juegos de partes especiales
Juego de la válvula de retención (check) y el bloque del adaptador .............................. 5011033
Juego de la válvula de retención (check) de entrega para el bloque del adaptador ....... 5011034
Juego de la cubierta del escape para la válvula de purga .............................................. 5011327
Juego de la válvula de retención (check) y el gobernador (gama baja de KB) .............. 5010935
Juego de la válvula de purga de servicio – DLU ............................................................ 5009650
NOTA: No se consigue ningún juego para las válvulas de protección de la
presión. No se pueden reparar estas piezas – Vea el aviso indicado abajo.
AVISO:
No trate de ajustar ni reparar las válvulas de protección
de la presión. Ajustes incorrectos de las válvulas
de protección de la presión pueden resultar en
la aplicación automática de los frenos de resorte
del vehículo sin aviso previo.
62
Secador de aire AD-IS
™
• Giro en el cartucho
V.M.R.S. 13-010-033
(entre el tanque
y el secador)
Secador de aire AD-IS
™
a los ‘o’-anillos
del tanque
(se necesitan 2)
Gobernador del
secador de aire
AD-IS
™
Tanque de
purga
integrado
Secador
de aire
AD-IS
™
Válvula de drenaje
del tanque de purga
(no se muestra)
Válvula de purga
(parte de abajo)
Válvulas de protección
de la presión (4)
Calentador y
termostato
Válvula de
seguridad
Cartucho del
desecador
Lugar del
No. de
parte
