30

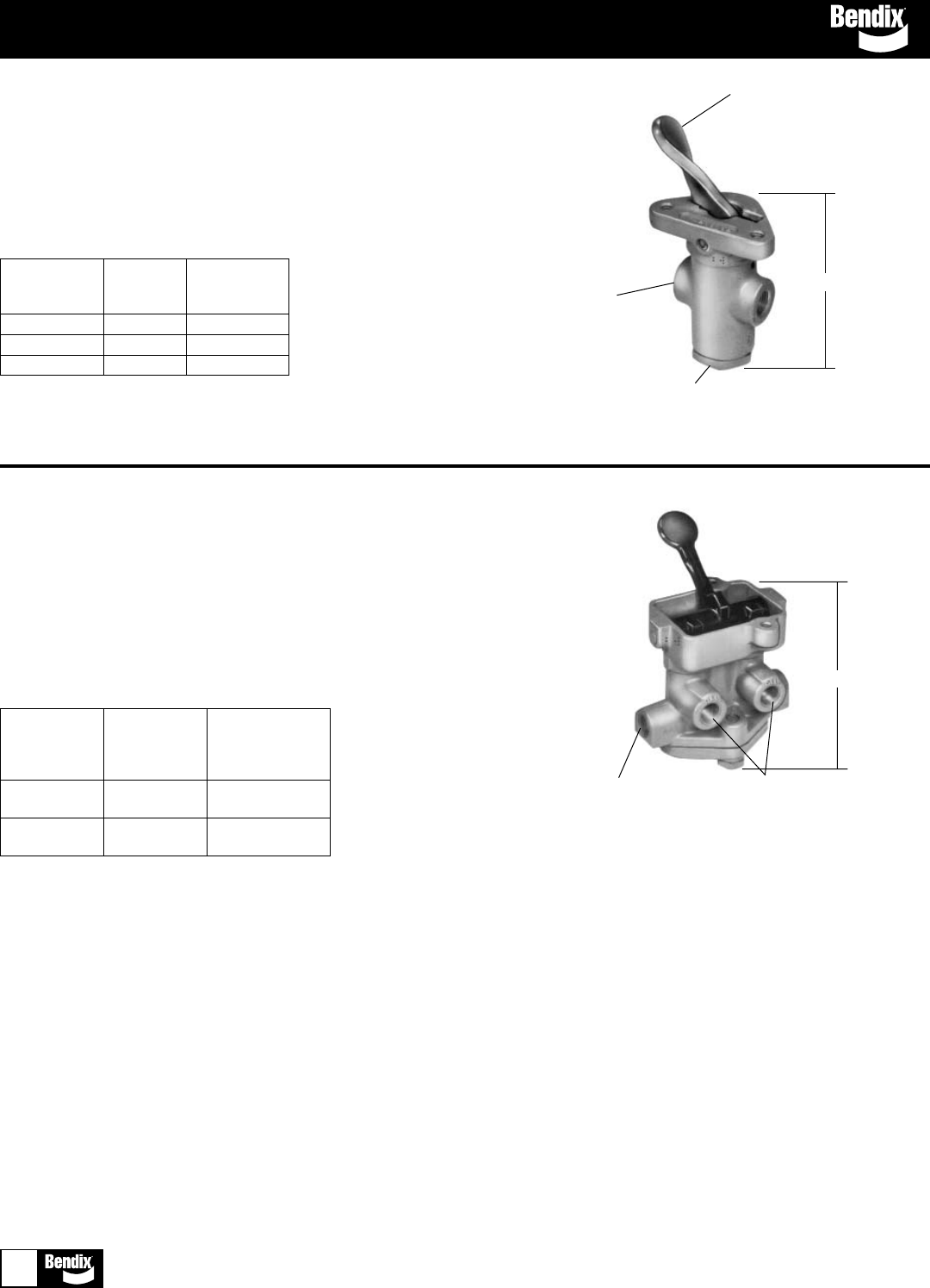

Componentes del sistema de aire 03 Válvulas de control
Válvula de control TW-2
™
y TH-3
™
(Válvula de control TW-2
™
Dos posiciones de la palanca)
(Válvula de control TH-3
™
Tres posiciones de la palanca)
• Se consiguen reconstruidas
• Juego de mantenimiento 282391
• La placa de la carátula no se suministra con la válvula de cambio
• Refiérase al Catálogo General de Repuestos para el No. de parte
de la placa de la carátula
Válvula de Válvula de
control básica control básica
TW-2
™
No. TH-3
™
No.
de parte de parte Palanca
280905 280904 Se devuelve a la
posición central
281560 Se queda en la
posición indicada
Válvula de control TW-1
™
• Se consigue reconstruida
• La placa de la carátula no se suministra con la válvula de cambio
• Refiérase al Catálogo General de Repuestos para el No. de parte
de la placa de la carátula
V.M.R.S. 13-016-016
No. de No. de Material
parte parte de y acabado
reconstruida servicio de la palanca
228729X 228729 Zinc-Cromo
229635X 229635 Acero-Cromo
277516X 277516 Nilón-Negro
Palanca
1/8" P.T.
Entrega
(2)
1/8" P.T.
Suministro
2-1/2"
1/8" P.T.
Entrega (2)
1/8" P.T.
Suministro (1 o 2)
2-5/8"
