Caractéristiques

de fonctionnement

Caractéristiques

de fonctionnement

Bendix

SR-7

Modulateur de frein à ressort

SD-03-9043F

DESCRIPTION

Le modulateur de frein à ressort Bendix

SR-7

est utilisé en combinaison

avec le système de freinage pneumatique double et l'actionneur du frein

à ressort; il effectue les fonctions suivantes :

1. Applique rapidement l'actionneur du frein à ressort lors d'un

stationnement.

2. Module l'application de l'actionneur du frein de stationnement en

utilisant le clapet de frein double si une défectuosité primaire devait

survenir dans le système de frein de service.

Empêche des efforts supplémentaires de service et aux forces

du ressort.

La vanne possède une commande de stationnement, un réglage

de service, un approvisionnement, une balance, quatre orifices

de refoulement NPTF et un oriﬁ ce d'échappement protégé par un

diaphragme d'échappement. La vanne incorpore deux goujons de

montage pour installer la vanne au longeron de cadre de châssis ou

traverse de cadre (lorsqu'applicable).

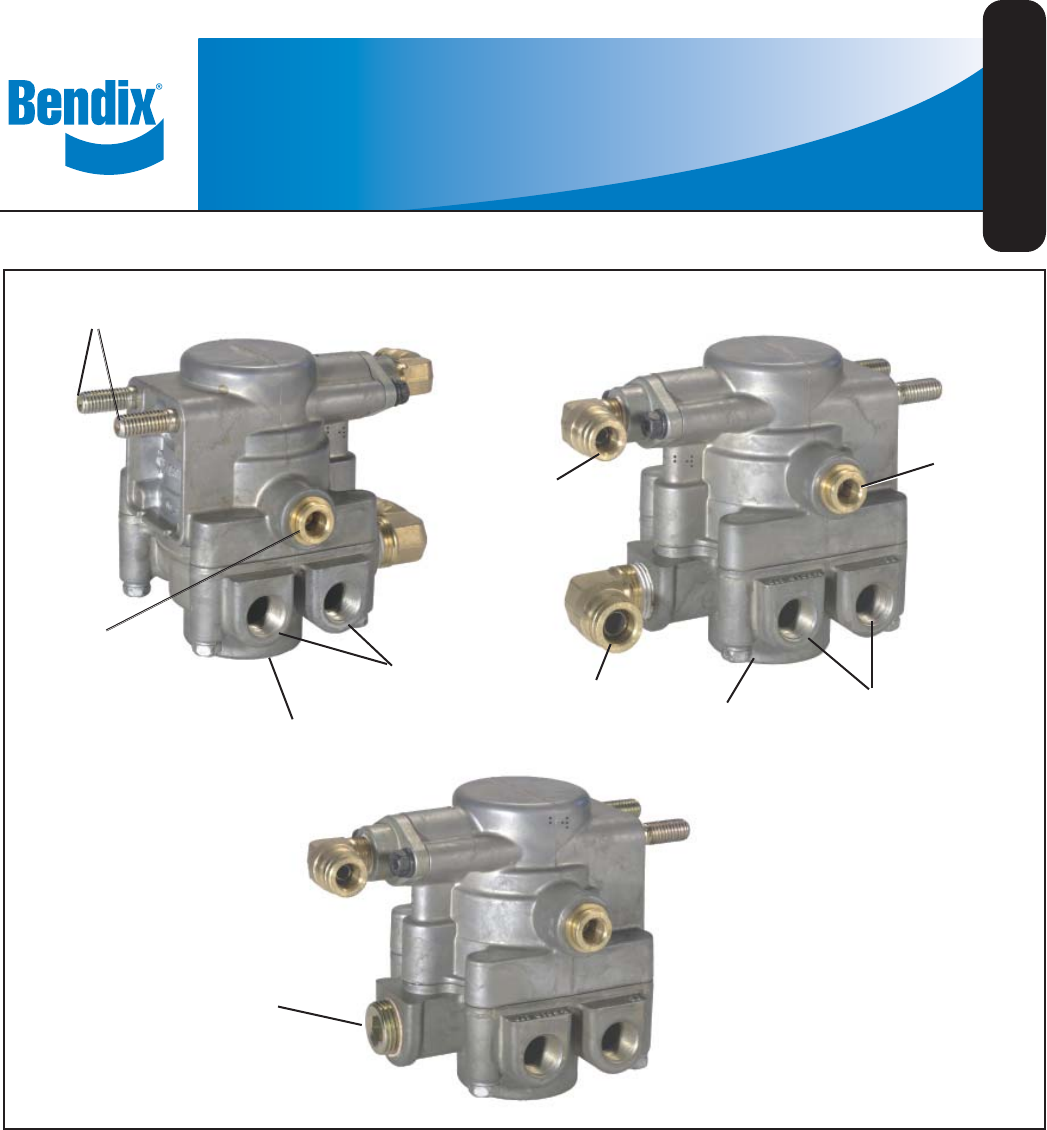

TIGES FILETÉES

DE FIXATION (2)

ÉCHAPPEMENT

PORT DE

COMMANDE

REFOULEMENT

PORT

D'ALIMENTATION

PORT

D'ÉQUILIBRAGE

FIGURE 1 - VUE EXTÉRIEURE

ÉCHAPPEMENT

REFOULEMENT

4-1

COMMANDE DE

STATIONNEMENT

(À PARTIR DU ROBINET

DE FREINAGE À MAIN)

BOUCHON DE TUYAU

(INCLUS DANS LES

APPLICATIONS DE

PURGE RAPIDE SITUÉE

SUR LA VALVE)

1 2 3 4 5 6 7 8
